Гвозди, саморезы, заклёпки, болты, винты, гайки и шайбы пользуются высоким спросом в строительстве, машиностроении и других отраслях промышленности. Эти металлические изделия (метизы) производятся различными методами, в том числе холодной высадкой - наиболее эффективным и экономичным способом.
Для организации цеха по производству метизов холодной высадкой на рынке предлагается развёрнутый ассортимент современного оборудования. Станки буквально напичканы автоматикой, поэтому обеспечивают высокое качество продукции от партии к партии, контролируют расход сырья и снижают количество бракованных изделий. Также рынок предлагает многообразие испытательного оборудования для проверки выпускаемых метизов, чтобы изготовитель оставался конкурентоспособным.
Что такое холодная высадка
Холодная высадка - это процесс формирования металлических изделий при температуре окружающей среды без применения какой-либо тепловой обработки. Этот метод, также называемый «холодная ковка», позволяет достичь высокой точности размеров и улучшить механические свойства продукции за счёт минимизации деформации и трещин в структуре материала. Холодная высадка широко используется для обработки различных металлов, включая сталь, алюминий, медь и лёгкие сплавы.
Таблица 1. Преимущества холодной высадки
|
Экономия материалов |
Процесс позволяет минимизировать отходы, так как используется почти весь объём заготовки |
|
Высокая производительность |
Холодная высадка позволяет штамповать большое количество изделий за короткий промежуток времени |
|
Улучшенные механические свойства |
Процесс штамповки способствует улучшению прочности и твёрдости конечного продукта |
|
Точная геометрия |
Высокая точность формовки снижает потребность в последующей механической обработке |
|
Экономия энергии* |
Метод является энергоэффективным по сравнению с технологиями горячей обработки металла, поскольку не требует высокотемпературного процесса подогрева |
*Экономия энергии действительно будет, если не использовать закалочную печь. Но в производстве саморезов и некоторых видов болтов без неё не обойтись.
Оборудование для холодной высадки
Для изготовления метизов холодной высадкой используется парк специализированного оборудования. Чтобы организовать качественное конкурентоспособное производство гвоздей, саморезов, шурупов, винтов, болтов или гаек - как правило, потребуется семь видов оборудования:
- Станок холодной высадки гвоздей, винтов или болтов. Для формирования головки из стержня из заготовки.
- Станок холодной высадки гаек или шайб. Для вырубки (штамповки) изделий из ленты или листа металла.
- Машина для формирования верхней части (шляпки). Элемент необходим для оптимального заколачивания или ввинчивания в закрепляемую конструкцию.
- Резьбонакатные станки для болтов, саморезов. Для формирования резьбы.
- Закалочная печь для болтов/саморезов. Применяется с целью придания метизам дополнительной прочности и твёрдости. Саморезы закаляются до твёрдости не менее 55 единиц HRC (шкала Роквелла).
- Оборудование для цинкования (белый или жёлтый цинк), оксидирования или фосфатирования саморезов. Для защиты метизов от коррозии.
- Упаковочное оборудование. Упаковка продукции в коробки или полиэтиленовые пакеты.
Холодная высадка, как правило, осуществляется на горизонтальных, одноходовых или многопозиционных прессах.
Станки холодной высадки гвоздей
Гвоздильные автоматические станки применяются для высокоскоростного изготовления больших партий проволочных гвоздей. Современное оборудование отличается выдающимися показателями безопасности, стабильным качеством, высокой надёжностью, удобным использованием и простым обслуживанием. Один оператор может одновременно контролировать 2-4 гвоздильных станка. Как правило, у машин есть функции сигнализации о неисправности и автоматической остановки при нештатных ситуациях, таких как проблемы с подачей сырья, заклинивание катанки, перегрузки, нехватка смазочного масла и другое.

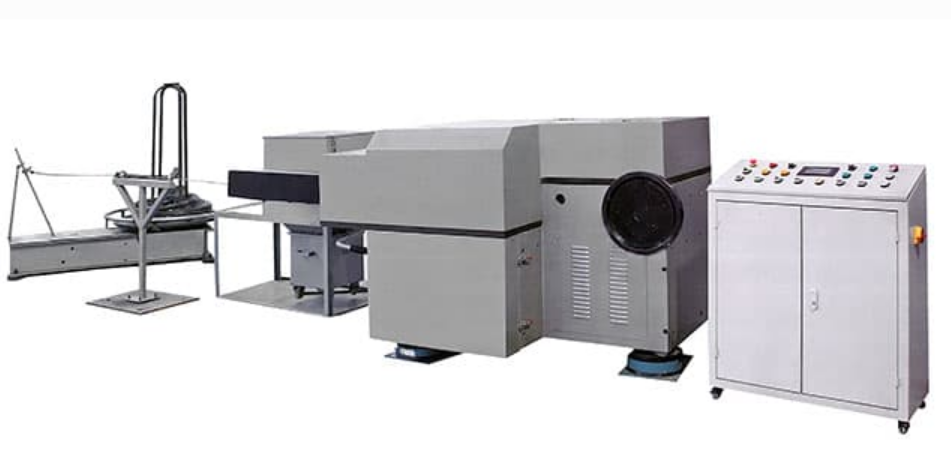

Высокоскоростной станок гвоздильный серии RG-4D
Машины изготавливают гвозди различной длины и диаметра, что позволяет удовлетворять потребности различных отраслей. Некоторые автоматы обладают универсальностью, благодаря чему могут производить не только гвозди, но и заклёпки.
Станок холодной высадки болтов или винтов
Продукция изготавливается на оборудовании с 2-, 3- или 4-позиционными ковочными станциями. Диаметр стержня выпускаемых болтов: М4 - М30; длина: 10 - 300 мм. Станки способны производить большое количество изделий за короткий промежуток времени, что делает их эффективными для массового производства.
Станок для высадки болтов DIN 931, модель RBF10B3SL
Продукция машин холодной высадки (болтов и винтов) снискала широкое применение в автомобильной, строительной, аэрокосмической и многих других отраслях, где требуется надёжная и качественная крепёжная система.
Станок холодной высадки саморезов
Изготовление саморезов осуществляется на 2-ударных однопозиционных автоматах холодной высадки. Оборудование таких высадочных машин имеет два пуансона (черновой и чистовой) и один холодновысадочный штамп. Станки предлагаются рынком с защитным кожухом и без него.

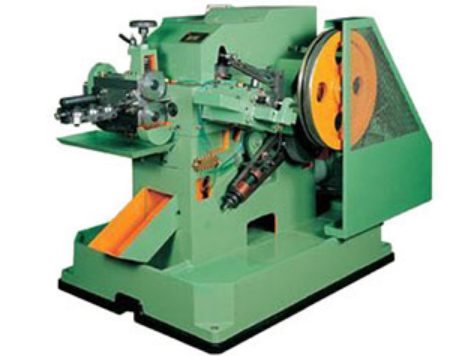

Станок без защитного кожуха RA-5.5
Станок с защитным кожухом RA-5.5S
Подготовленная проволока устанавливается на разматывающее устройство и подаётся через роликовую систему двухплоскостного правильного устройства в приёмное отверстие плашки. Устанавливается регулируемый упор на нужную длину заготовки. После этого станок включается на рабочий ход.
Отрезной нож выполняет резку, а прижимные лапки переносят заготовку в положение высадки, где она подхватывается концом чернового пуансона, проталкивается в высадочную матрицу к переднему концу выталкивателя. После этого происходит предварительная штамповка головки самореза. Операция формирует около 70% формы изделия.
На втором приводе головка инструмента поворачивается, в результате чего второй пуансон устанавливается в положение осадки, которое окончательно формирует головку винта (оставшиеся 30% формы).
При обратном ходе ползуна холодновысадочного автомата его выталкиватель извлекает отштампованную заготовку из полости холодновысадочного штампа, после чего цикл повторяется. Отштампованная заготовка подаётся через лоток в приёмную тару.
Станок холодной высадки гаек
Для производства гаек, например популярных М6 и М8, используются 5-позиционные холодновысадочные автоматы. А для штамповки гаек М10 и более - рекомендуется использовать 6-позиционные холодновысадочные автоматы, в зависимости от качества и вида металла.
Технология производства гайки из низкоуглеродистой стали на шестипозиционных прессах позволяет снизить требования к качеству металла и получить конечный продукт очень высокого качества. При этом снижается расходный коэффициент по металлу за счёт уменьшения размера внутреннего штампа. Если 6-позиционный автомат оснастить передаточным механизмом, позволяющим штамповать гайку за несколько оборотов, то результат окупит затраты.

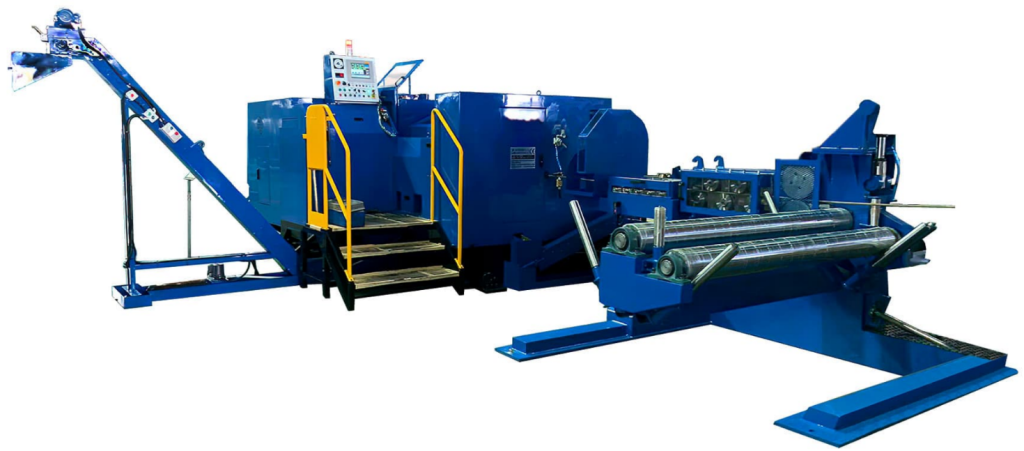

Холодновысадочный станок для гаек RNFR-24B5S (с устройством смены инструмента)
Шестипозиционный холодновысадочный автомат является универсальным решением для производства всех групп гаек с улучшенными механическими свойствами, отличным качеством и относительно низкой себестоимостью производства.
Важно отметить, что использование холодновысадочных прессов с увеличенным позиционированием позволяет решать задачи производства как низких, так и высоких гаек, а также гаек с уменьшенным габаритом «под ключ».
Ещё одним преимуществом шестипозиционных высадочных автоматов является возможность выпускать специальные изделия, которые могут дать предприятию свободу для расширения ассортимента выпускаемой продукции. К таким изделиям относятся головки гаечных ключей, юбки свечей зажигания для двигателей внутреннего сгорания и многое другое.
Технология холодной высадки: основные этапы производства метизов
Процесс производства метизов холодной высадкой включает несколько основных этапов:
1. Подготовка заготовок
На этом этапе металлические прутки или проволока подготавливаются к дальнейшей обработке. Заготовки нарезаются на куски нужной длины и, при необходимости, обрабатываются для достижения заданных размеров.
2. Формирование изделий
Заготовки помещаются в пресс, где под действием силы деформации принимают форму, заданную матрицей. В зависимости от типа изделия и используемого оборудования процесс может включать несколько операций, таких как:
- первичная формовка: создание основной формы изделия (70%);
- финишная формовка: завершение процесса формовки для достижения окончательных размеров и форм (30%).
3. Отделка
После штамповки могут потребоваться дополнительные операции, такие как:
- удаление заусенцев: для улучшения качества поверхности;
- покрытие: нанесение защитных или декоративных покрытий (например, цинкование).
4. Контроль качества
На всех этапах производства осуществляется контроль качества изделий. Сюда входит проверка размеров, механических свойств и внешнего вида. Для этого используются измерительные инструменты и испытательные машины.
5. Упаковка и отгрузка
Готовые изделия упаковываются и подготавливаются к отгрузке. Качественная упаковка обеспечивает защиту от повреждений и коррозии в процессе транспортировки.

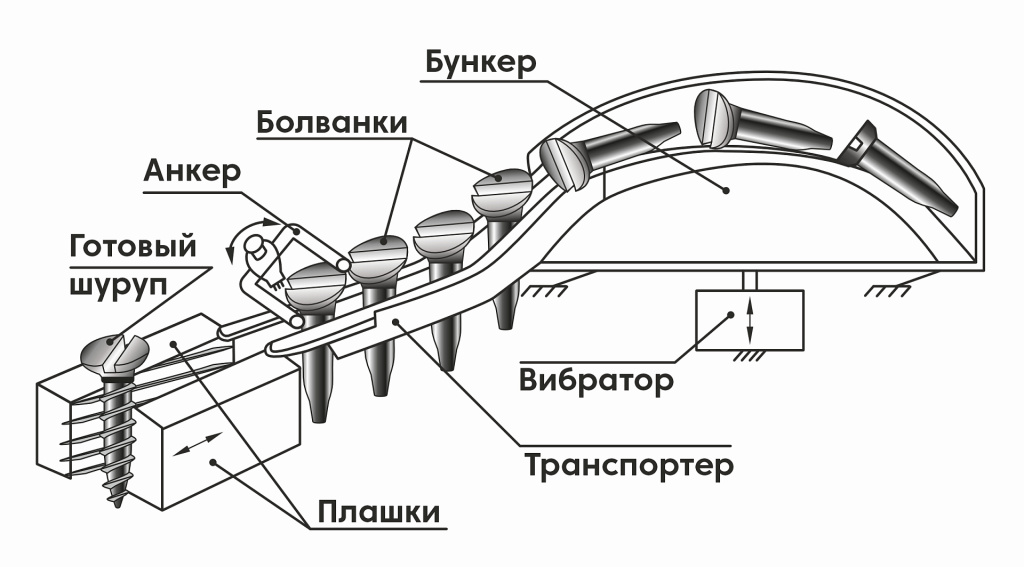

Схема производства шурупов
Современные тенденции в оборудовании для производства метизов
Болты, гайки, винты и другие крепёжные изделия являются основными компонентами в строительстве, машиностроении и многих других отраслях. С ростом требований к качеству и надёжности продукции, а также с развитием технологий оборудование для производства метизов претерпевает значительные изменения, включая автоматизацию, внедрение современных износостойких материалов, цифровизацию и даже пресловутые экологические аспекты.
1. Автоматизация и роботизация производственных процессов
Автоматизация производства метизов с помощью робототехники становится всё более распространённой. Роботы могут выполнять множество задач, таких как штамповка, сверловка, упаковка и даже контроль качества, что значительно увеличивает производительность и снижает вероятность ошибок. Например, использование промышленных роботов для автоматизации процессов формовки и обрезки позволяет сократить время на выполнение операций и повысить точность.
2. Умные производственные системы
Современные умные производственные системы, такие как MES (manufacturing execution system), позволяют отслеживать и оптимизировать каждый этап производства. Они обеспечивают интеграцию всех операций - от закупки сырья до отгрузки готовой продукции, что значительно повышает общую эффективность предприятия.
3. Энергоэффективность
Современные производственные линии для изготовления метизов все чаще разрабатываются с учётом энергоэффективности. Использование инновационных двигателей, систем экономии энергии и оптимизация операционных процессов помогают снизить издержки на электроэнергию.
4. Цифровизация и INDUSTRY 4.0
Интеграция Интернета вещей (IoT) в производственные процессы позволяет собирать и анализировать данные в реальном времени. Это помогает отслеживать производительность оборудования, предсказывать поломки и оптимизировать процессы. Например, умные датчики могут контролировать состояние машин и автоматически отправлять сигналы о необходимости обслуживания.
Анализ данных помогает производителям метизов принимать обоснованные решения на основе принципов операционных процессов, качества продукции и потребительского спроса. Перечисленное позволяет оптимизировать складские запасы, улучшить характеристики изделий и повысить удовлетворённость клиентов.
Современные тенденции в оборудовании для производства метизов отражают стремление к повышению эффективности, улучшению качества и снижению негативного воздействия на окружающую среду. Производители, которые смогут адаптироваться к этим изменениям, будут иметь конкурентные преимущества на рынке и смогут удовлетворять растущие требования потребителей.
Основные виды оборудования для проверки качества метизов
Проверка метизов после их изготовления является важным этапом общего процесса производства. Она позволяет выявлять дефекты, такие как трещины, деформации или неправильные размеры, которые могут возникнуть при штамповке. Некачественные или деформированные болты/винты/гайки могут привести к авариям и поломкам в конструкциях, где используются.
Инспекция качества продукции помогает предотвратить потенциальные риски для безопасности. Как правило проверка включает измерение механических свойств, таких как:
- прочность;
- твёрдость;
- пластичность.
Для оценки характеристик потребуется измерительное оборудование и устройства для механических испытаний.
1. Штангенциркули и микрометры
Штангенциркули и микрометры используются для измерения внешних и внутренних размеров метизов. Эти инструменты обеспечивают высокую точность измерений и позволяют контролировать соответствие размеров стандартам.
2. Калибры
Калибры применяются для проверки геометрии изделий. Они позволяют быстро определить, соответствует ли метиз заданной форме и размерам.
3. Испытательные машины
Испытательные машины (например, универсальные испытательные машины) используются для проведения механических испытаний метизов, таких как:
- Тест на сжатие: позволяет оценить устойчивость к нагрузкам.
- Тест на растяжение: определяет прочность и пластичность материала.
- Тест на изгиб: проверяет прочность на изгиб и устойчивость к деформациям.
4. Тестеры на крутящий момент
Динамометры используются для проверки прочности соединений. С их помощью оценивают, какой крутящий момент может выдержать метиз перед разрушением. Это особенно важно для болтов и гаек, которые подвергаются скручивающим нагрузкам.
5. Лупы и микроскопы
Лупы и оптические микроскопы применяются для визуального контроля поверхности метизов. Они позволяют выявить дефекты, такие как трещины, поры и другие недостатки, которые могут повлиять на качество изделия.
6. Ультразвуковые и магнитные дефектоскопы
Эти устройства используются для неразрушающего контроля (НК) метизов. Ультразвуковые дефектоскопы позволяют выявлять внутренние дефекты, а магнитные — поверхностные. Это особенно важно для критически важных соединений, где даже малейший дефект может привести к катастрофическим последствиям.
7. Коррозионные камеры
Климатические камеры используются для тестирования устойчивости метизов к коррозии. Они создают агрессивные условия (высокая влажность, температура, воздействие солей и кислот), чтобы оценить, как быстро материал будет разрушаться в таких условиях.
8. Тестеры на покрытие
Эти устройства проверяют качество защитных покрытий на метизах (например, цинкование), определяя их толщину и адгезию.
Современные тенденции в оборудовании для проверки качества метизов
Оборудование для проверки качества метизов тоже включает автоматизированные системы, которые позволяют сократить время на проверку и повысить точность измерений. Цифровые инструменты могут автоматически записывать данные и генерировать отчёты о качестве, что упрощает процесс контроля.
Современные предприятия все чаще приобретают оборудование для контроля качества с системами управления качеством (СМК). Это позволяет отслеживать и анализировать данные о качестве в реальном времени, улучшая процессы производства и минимизируя количество бракованных изделий.
Развитие технологий неразрушающего контроля позволяет улучшить точность и скорость выявления дефектов. Новые методы, такие как акустическая эмиссия и термография, становятся все более популярными.
Тренды и перспективы отрасли
Метизная отрасль в РФ имеет существенное значение для промышленного производства, обеспечивая потребности разных секторов экономики. В последние годы наблюдаются определённые тренды и вызовы, которые могут повлиять на её дальнейшее развитие:
- Во-первых, это высокая конкуренция как на внутреннем, так и на внешнем рынках, что требует от производителей повышения качества своей продукции и внедрения новых технологий.
- Во-вторых, необходимость соответствия экологическим стандартам и повышение расходов на экологически чистое производство ставит перед компаниями дополнительные требования.
- В-третьих, колебания цен на металл и другие сырьевые материалы могут негативно сказаться на рентабельности производства.
Несмотря на внешние силы, российский рынок метизов продолжает расти. Важными факторами, способствующими этому, являются:
- развитие инфраструктуры;
- увеличение объёмов жилищного строительства;
- модернизация производственных мощностей.
На сегодняшний день Россия занимает одно из ведущих мест среди мировых производителей метизов. По данным Росстата, объём производства метизных изделий в стране составляет около 2,1 - 2,4 миллионов тонн в год. При этом ключевыми регионами-производителями являются Центральный, Приволжский и Уральский федеральные округа.
Важность участия в выставках метизов
Участие в специализированных выставках метизов имеет ключевое значение для производителей. Выставки предоставляют уникальную возможность для:
- Презентации продукции. Компании могут продемонстрировать свои новинки и достижения, что способствует повышению узнаваемости бренда.
- Налаживания контактов. Выставки являются отличной площадкой для установления деловых контактов с потенциальными клиентами и партнёрами.
- Обмена опытом. Участники выставок могут обмениваться опытом, обсуждать новые технологии и тренды, что помогает оставаться конкурентоспособными.
- Анализа рынка. Выставки позволяют получить информацию о текущих тенденциях и потребностях рынка, что помогает компаниям адаптироваться к изменениям.
Важным показателем эффективности работы предприятий является уровень автоматизации производства. Современные технологии позволяют значительно повысить производительность труда и качество выпускаемой продукции. Автоматизация включает использование роботизированных систем, автоматизированных линий сборки и контроля качества.
Будущее метизной отрасли в России будет зависеть от способности производителей адаптироваться к вызовам, эффективно использовать новые технологии и находить возможности для расширения своих рынков сбыта. Развитие отношений с международными партнёрами и активное участие в выставках также будут способствовать росту и укреплению позиций российских компаний в глобальной метизной отрасли.

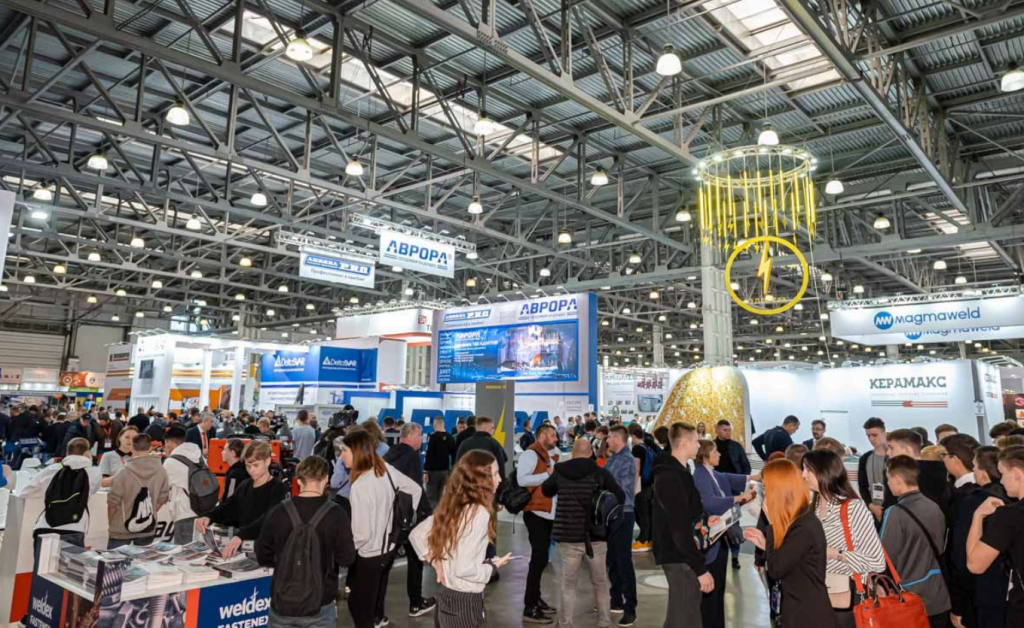

Международная выставка Fastenex (Москва)
Заключение
Изготовление метизов методом холодной высадки является высокоэффективным и экономически выгодным процессом, который требует применения специализированного оборудования. Понимание основных этапов и особенностей технологий позволяет оптимизировать производство и повысить качество конечной продукции. С учётом растущего спроса на метизы в различных отраслях методики холодной высадки будут развиваться, обеспечивая более высокую производительность и качество.
Метизная отрасль в России демонстрирует стабильный рост и развитие, однако сталкивается с рядом вызовов, требующих внимания и адаптации. Тренды, такие как автоматизация, устойчивое производство и использование новых материалов, открывают новые возможности для производителей. Участие в выставках метизов становится важным инструментом для повышения конкурентоспособности и успешного продвижения продукции на рынке. Важно, чтобы компании активно использовали эти возможности для дальнейшего развития и укрепления позиций в отрасли.
