Волочение проволоки: технология, виды оборудования, перспективы

Волочение проволоки представляет собой технологический процесс, при котором металл протягивается через отверстие уменьшающегося диаметра, называемое фильерой, для получения изделия заданного сечения. Этот метод позволяет получить проволоку с высокой точностью размеров и стабильными механическими свойствами.

Волочение является одним из наиболее распространённых методов обработки металлов давлением, применяемым в производстве проволочных изделий различного назначения. Выполняют волочение с помощью волочильных станов, предлагаемых машиностроителями рынку развёрнутым ассортиментом.

Исторический контекст и современные реалии

Технология волочения металла имеет глубокие исторические корни. Первые упоминания о данном процессе датируются стародавними временами. Тогда этот метод использовался для изготовления украшений и ювелирных изделий. Однако широкое промышленное применение волочение получило лишь в XIX веке, с развитием металлургической промышленности и появлением новых видов оборудования.

Одним из ключевых этапов развития стало изобретение машин непрерывного волочения, позволивших значительно увеличить производительность. С течением времени технология совершенствовалась:

• внедрялись новые материалы для изготовления фильер;
• появились автоматизированные системы управления.

Сегодня волочение проволоки остаётся важным звеном в цепочке производства различных металлических изделий, включая кабели, арматуру, пружины и другие элементы, используемые в самых разных отраслях промышленности.

Принципы волочения

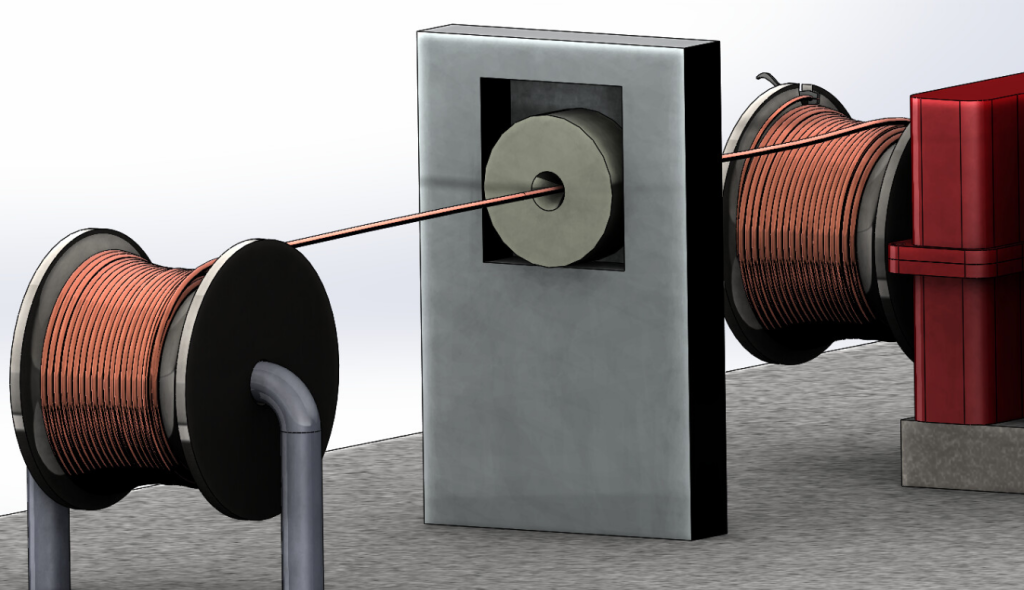

Волочение – это процесс, в ходе которого металлический прут или проволочная заготовка уменьшаются в диаметре и удлиняются за счёт протягивания через матрицы с меньшим сечением. Методика основывается на нескольких ключевых физических и механических принципах, которые обеспечивают эффективность и качество конечного продукта.

Деформация металла

Основным принципом волочения является пластическая деформация, которая происходит при воздействии силы на металл. При этом металл изменяет свою форму без разрушения структуры, поскольку в процессе растяжки происходит перераспределение внутренних напряжений. Пластическая деформация позволяет достичь необходимых размеров и придать проволоке определённые свойства: эластичность, сила разлома, сопротивление разрыву.

Сопротивление деформации

При волочении учитывается сопротивление деформации материала. Оно зависит от механических свойств металла, таких как прочность, жёсткость и пластичность. Для успешного растягивая необходимо, чтобы сила, приложенная к заготовке, превышала это сопротивление. Также учитывается температура процесса – её повышение может снизить сопротивление и облегчить деформацию.

Трение и смазка

Трение между проволокой и матрицей способно существенно затруднять процесс, а в некоторых случаях плодить дефекты. Это связано с тем, что увеличение сопротивления:

• требует повышения усилия, необходимого для волочения;
• ухудшает качество поверхности проволоки.

Поэтому в производственных условиях часто применяются смазочные материалы, которые уменьшают трение и способствуют более гладкому и эффективному процессу.

Нагрев и охлаждение

Температурные условия волочения также имеют значение. Растягивание может проводиться как при комнатной температуре (холодное волочение), так и при повышенной (горячее волочение). Холодный метод применяется, если нет необходимости менять прочностные характеристики проволоки, тогда как горячий способ позволяет снизить сопротивление деформации и улучшить пластичность, что способствует более лёгкому формированию и изменению структуры металла.

Оборудование для волочения

Растягивание проволоки выполняется только с помощью силового оборудования и вот почему. Во-первых, специализированные машины обеспечивают высокую точность размеров и форм, что невозможно достичь вручную. Во-вторых, использование волочильных станов позволяет значительно увеличить производительность процесса, так как машины могут обрабатывать большие объёмы материала за короткое время.

Кроме сказанного, современное волочильное оборудование с автоматикой обеспечивает стабильные рабочие параметры и управляемость процессов, что в свою очередь:

• снижает вероятность ошибок;
• повышает качество продукции;
• минимизирует физические затраты на труд;
• улучшает безопасность и условия труда операторов.

Таким образом, автоматизация волочения проволоки является необходимым условием для эффективного и качественного современного производства. Сегодня рынок предлагает 2 вида оборудования для волочильного производства:

1. Волочильные станы
2. Острильные станки

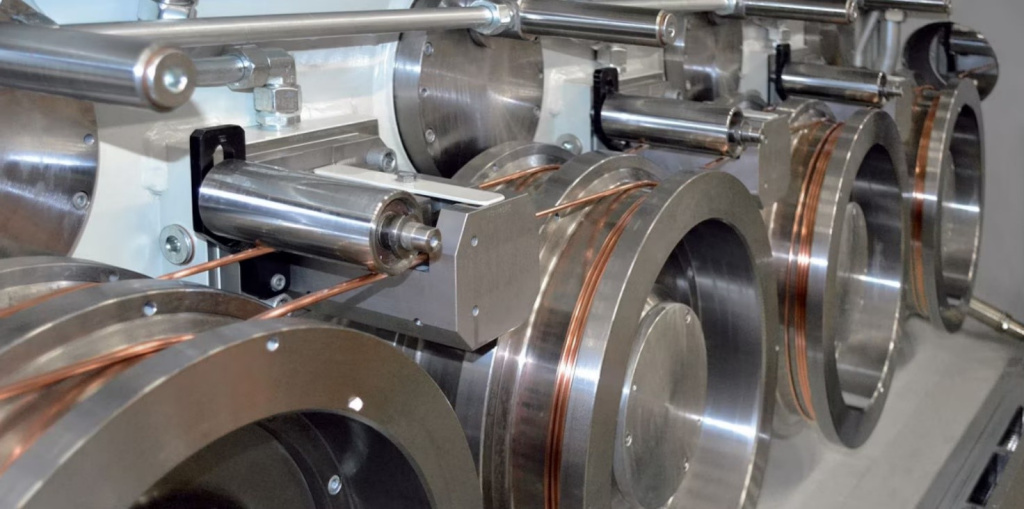

Волочильные станы

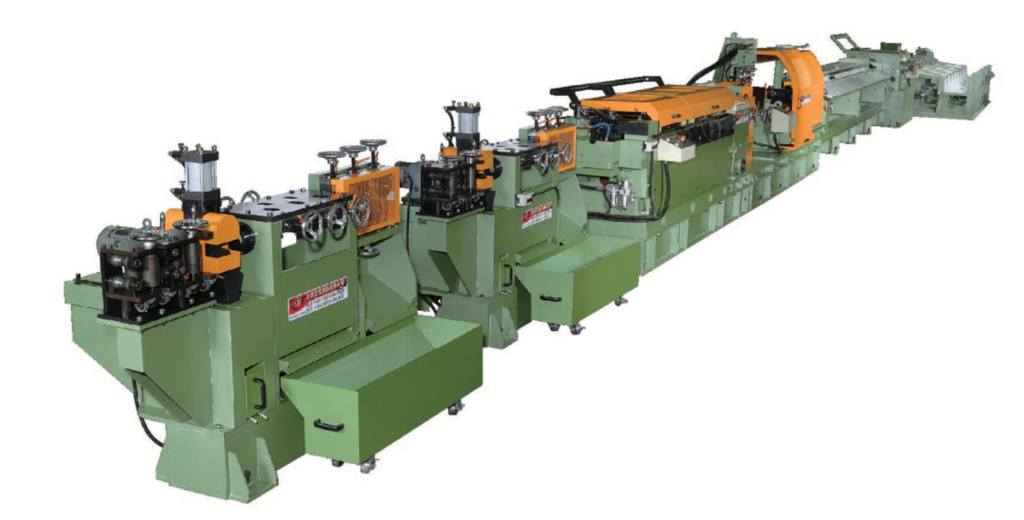

Комбинированная машина. Модель SH-4 от компании Sheng Chyean Enterprise Co., Ltd

Это основные машины, в чью общую задачу входит уменьшение диаметра проволоки с целью дальнейшего её использования по назначению. Есть несколько типов волочильных станов, которые разделяются по конструкции, но имеют схожую технологию (проволока большого сечения протягивается через ряд исполнительных инструментов/систем, которые путём поэтапного давления сужают её диаметр и одновременно растягивают по длине).

Острильные станки

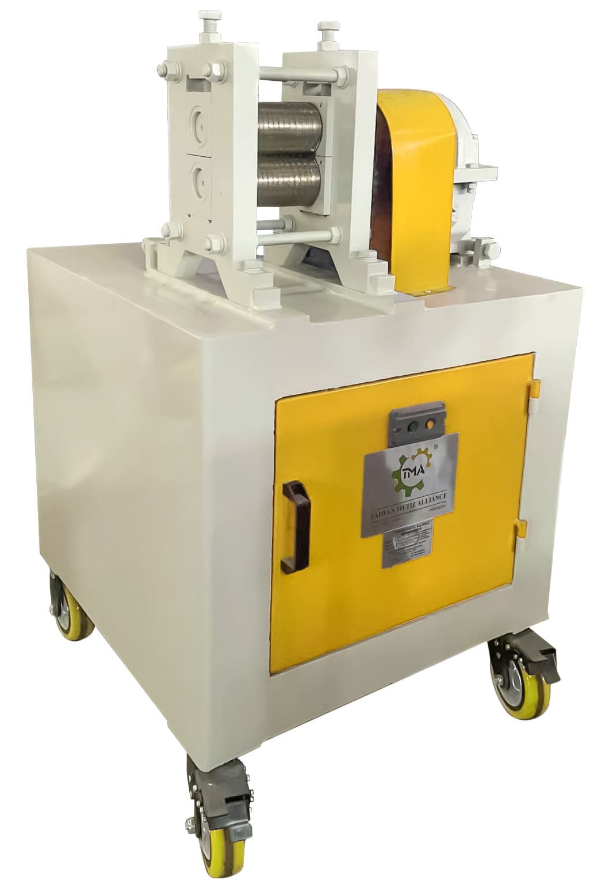

Валковый острильный станок RS-3/16S для заточки прутка и катанки (Rost Group & Technology Co., Ltd)

Это вспомогательное оборудование для волочения. Непосредственная задача таких устройств заключается в том, чтобы быстро и безопасно заострить конец проволоки (или прутка) перед её втягиванием в фильеру волочильного стана, которая несколько меньше первичного диаметра втягиваемого материала. Выполняется острение с помощью вальцовой пары, где канавки вальцов имеют несколько размеров. Такое оборудование не требует цифровых систем управления, но, как правило, оснащается ножной педалью замыкания контактов, чтобы оператор мог свободно манипулировать двумя руками.

Ещё в волочильном производстве могут понадобиться такие машины, как:

• Машина для снятия фаски
• Машина для очистки прутка от ржавчины
• Машина для правки деформированных прутков

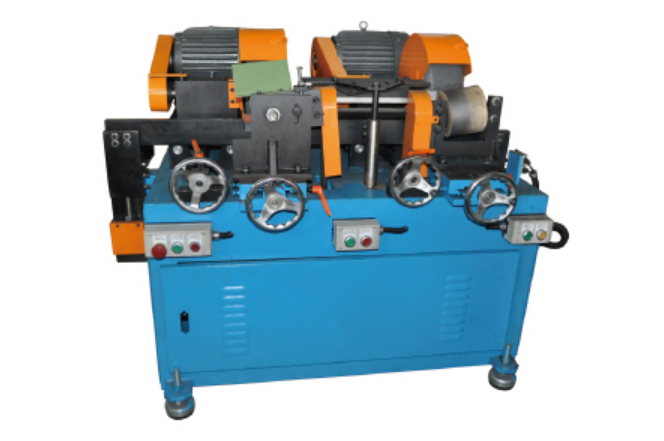

Машина для очистки прутков от ржавчины (Sheng Chyean Enterprise Co., Ltd)

Процесс волочения поэтапно

Процесс волочения является чуть ли не фундаментальным в производстве проволоки или прутков. Он включает в себя три ключевых этапа, начиная с подготовки исходного материала и заканчивая охлаждением и последующей обработкой.

1. Подготовка исходного материала

Перед началом процесса волочения тщательно готовят исходный материал, который может быть в виде прутков или рулонной катанки. Металл должен соответствовать требованиям по химическому составу и механическим свойствам. Для этого осуществляется проверка на наличие дефектов, таких как:

• трещины;
• коррозия;
• неровности.

Они могут негативно повлиять на качество конечного продукта. В некоторых случаях металл обязательно подвергается предварительной механической обработке, чтобы обеспечить необходимую форму и размер.

2. Процесс волочения

Основной этап волочения заключается в протягивании материала через специальную матрицу. Это оборудование, называемое волочильным станком, позволяет изменять диаметр и форму заготовки. Процесс может быть выполнен как в холодном, так и в горячем состоянии, в зависимости от требований к конечному продукту. При волочении происходит значительное изменение материала без разрушения структуры, способствующее улучшению его механических свойств (эластичность, сила разлома, сопротивление разрыву).

3. Охлаждение и последующая обработка

После завершения процесса волочения изделия подвергаются охлаждению, что необходимо для стабилизации полученных свойств. Охлаждение может происходить естественным образом или с использованием специальных жидкостей. После этого могут быть проведены дополнительные этапы обработки, такие как:

• отжиг;
• закалка;
• шлифовка.

Эти этапы обеспечивают высокое качество и долговечность изделий, а также достижение необходимых характеристик, критически важных для использования проволоки в различных отраслях.

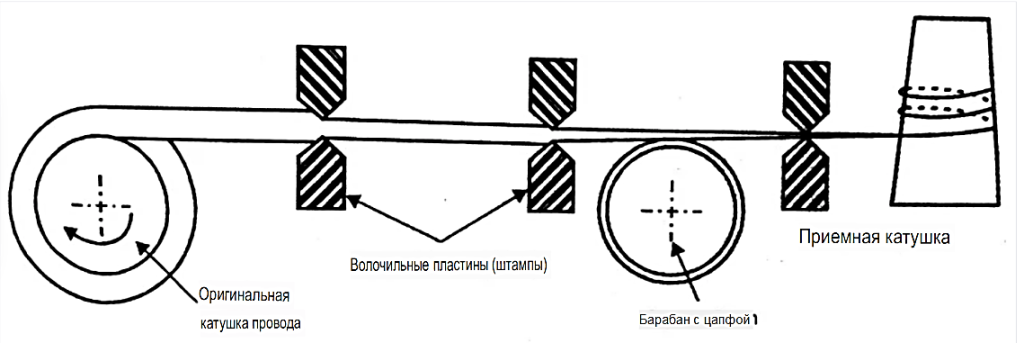

Схема волочения

О параметрах волочения

Волочение является сложным процессом, а его параметры играют ключевую роль в качестве и характеристиках конечного продукта. Необходимо учитывать скорость волочения, диаметр и форму проволоки, а также условия смазки.

Таблица 1. Параметры волочения

Скорость	Динамика волочения оказывает значительное влияние на качество получаемой проволоки. При высокой скорости волочения возможно возникновение таких проблем, как перегрев материала, что может привести к ухудшению его механических свойств. Кроме того, высокая скорость может вызвать неравномерное распределение напряжений в материале, что увеличивает риск появления дефектов, таких как трещины или неровности. С другой стороны, слишком низкая скорость может привести к увеличению времени обработки и, как следствие, к повышению затрат на производство. Оптимальная скорость волочения выбирается с учётом типа материала, его свойств и требований к конечному продукту
Диаметр и форма	Заданные параметры диаметра и формы проволоки определяют её прочность, гибкость и область применения. В зависимости от требований к конечному продукту могут быть выбраны различные диаметры - от тонкой проволоки для электроники до толстой для строительных конструкций. Форма проволоки также имеет значение (круглые, квадратные или прямоугольные сечения используются в разных отраслях). Правильный выбор диаметра и формы помогает обеспечить необходимую прочность и функциональность изделий, а также их совместимость с другими компонентами
Смазка	Трение между проволокой и матрицей вызывает нагрев и ускоренный износ инструмента. Смазка уменьшает температуру в зоне деформации и предотвращает возникновение дефектов на поверхности проволоки. Использование смазочных материалов, таких как масла или эмульсии, помогает улучшить качество поверхности и увеличить срок службы оборудования. Однако необходимо учитывать, что избыточная смазка может привести к загрязнению продукта и ухудшению его характеристик. Поэтому важно тщательно контролировать подачу смазки и выбирать оптимальные смазочные материалы для конкретного процесса и материала

Перечисленные параметры волочения, такие как скорость, выбор диаметра и формы проволоки, а также условия смазки, оказывают значительное влияние на качество и характеристики конечного продукта. Их правильное применение и грамотная настройка оборудования позволят добиться высокой эффективности производственного процесса.

Области применения волочёной проволоки

Проволока находит широкое применение в различных отраслях промышленности благодаря своим уникальным механическим свойствам и разнообразию форматов.

В строительстве

Волочёная проволока активно используется в строительной отрасли для создания прочных и надёжных конструкций. Она применяется в производстве арматуры для железобетонных изделий, обеспечивая дополнительную прочность и устойчивость ЖБИ к нагрузкам. Также волочёная проволока используется для изготовления сеток армирования стен и полов, а также в производстве различных крепёжных элементов, таких как анкеры, болты и гайки. Прочные и долговечные свойства волочёной проволоки делают её незаменимой в строительстве, где требуются высокие требования к прочности и надёжности.

В машиностроении

Проволока является важным компонентом в машиностроении, где она используется для производства различных деталей и узлов. Она применяется в изготовлении пружин, тросов, цепей, а также в производстве деталей, требующих высокой прочности и точности, благодаря устойчивости к механическим нагрузкам.

В электротехнике

В электротехнике волочёная проволока используется для создания проводников и соединений в электрических схемах. Тонкая проволока применяется в производстве кабелей, обмоток трансформаторов и электродвигателей, а также в производстве различных электронных компонентов, таких как резисторы и конденсаторы. Высокая проводимость делает продукт идеальным материалом для электротехнических изделий, обеспечивая надёжность и долговечность их работы.

В других отраслях

Помимо вышеперечисленных, волочёная проволока находит применение в других отраслях. В производстве мебели применяется для создания каркасов и декоративных элементов. Также она используется в медицинских инструментах, где требуются высокая точность и надёжность.

Благодаря своей универсальности и разнообразию форматов волочёная проволока продолжает находить новые применения в различных отраслях промышленности, отвечая современным требованиям качества и надёжности.

Преимущества и недостатки волочения

Производство проволоки волочильным методом является наиболее распространённым, хотя данная технология обладает как преимуществами, так и недостатками.

• Во-первых, волочение позволяет производить проволоку с высокой степенью однородности и точности, что обеспечивает стабильное качество конечного продукта.
• Во-вторых, благодаря этому процессу возможно получение проволоки различных диаметров и форм, что делает её универсальным материалом для различных применений.

Кроме того, волочение способствует улучшению механических свойств стали, таких как прочность и упругость. Это делает волочёную проволоку идеальным выбором для многих промышленных нужд.

Таблица 2. Преимущества и недостатки волочения

Преимущества
Высокая прочность	Одним из главных преимуществ метода является высокая прочность получаемой продукции. Процесс способствует упрочнению материала за счёт деформации, что приводит к увеличению прочностных характеристик. Волочёная проволока обладает отличной устойчивостью к механическим нагрузкам, что делает её практичной для использования в строительстве, машиностроении и других отраслях, где требуется высокая прочность и надёжность
Точное соблюдение размеров	Волочение обеспечивает чёткое соблюдение размеров и формы изделия. Это позволяет получать проволоку с минимальными допусками, что особенно важно для применения в высокоточных отраслях, таких как электротехника и машиностроение. Точное соблюдение размеров упрощает процесс дальнейшей обработки и сборки, что в конечном итоге повышает эффективность производства и качество конечного продукта
Недостатки
Высокая стоимость оборудования	Одним из основных недостатков метода является высокая стоимость оборудования и технологий, необходимых для волочения. Это может стать непреодолимым барьером для небольших предприятий
Ограничения по толщине	Процесс волочения нередко ограничивается толщиной и длиной проволоки, что может не удовлетворять потребности некоторых отраслей
Плохая коррозионная стойкость	Следует учитывать фактор быстрого появления ржавчины, если не принять соответствующих мер для нанесения защитных антикоррозионных покрытий

При всех недостатках – волочение является эффективным методом производства, который сочетает в себе убедительные преимущества. Понимание этих аспектов позволит более эффективно использовать оборудование и находить оптимальные решения конкретных задач.

Современные технологии волочения

Процесс волочения претерпел значительные изменения с XIX века благодаря внедрению инновационных технологий в оборудование. Одним из ключевых направлений является использование высокопрочных материалов и композитных компонентов, позволяющих создавать долговечные и надёжные машины. Например, применение керамических элементов в фильерах значительно увеличивает срок их службы и улучшает качество продукции.

Кроме того, современные установки для волочения оснащены системами числового программного управления (ЧПУ), что обеспечивает высокую точность обработки и возможность гибкого регулирования параметров процесса. Это даёт возможность производить изделия сложной формы и высокой точности, а также значительно сокращает отходы.

Автоматизация и цифровизация процессов

В последние годы все большее внимание уделяется автоматизации и цифровизации производственных процессов. Внедрение систем автоматического контроля качества и управления технологическими параметрами позволяет минимизировать влияние человеческого фактора и повысить стабильность производства.

Использование датчиков и сенсоров для мониторинга состояния оборудования и параметров процесса в реальном времени помогает оперативно выявлять отклонения от нормы и предотвращать аварийные ситуации. Кроме того, автоматические системы управления позволяют оптимизировать расход энергии и ресурсов, снижая затраты на производство.

Цифровизация также включает внедрение систем планирования ресурсов предприятия (ERP) и систем управления производством (MES). Эти инструменты помогают интегрировать различные этапы производственного цикла, обеспечивая прозрачность и управляемость всех операций.

Экологические аспекты СОЖ

Вопросы экологии и устойчивого развития становятся все более актуальными в промышленности. В сфере волочения применяются новые подходы к снижению воздействия на окружающую среду. Одним из таких подходов является использование экологически чистых смазочно-охлаждающих жидкостей (СОЖ), которые не содержат вредных веществ и легко поддаются утилизации.

Также внедряются технологии рекуперации тепла и электроэнергии, позволяющие сократить энергопотребление. Устойчивые производственные процессы включают минимизацию использования воды и других природных ресурсов, а также внедрение замкнутых циклов переработки отходов.

Как видно, современные технологии волочения направлены на повышение эффективности предприятий, улучшение качества продукции и снижение негативного влияния на окружающую среду.

Перспективы развития технологии волочения проволоки

Технологии волочения проволоки продолжают развиваться, открывая новые возможности для улучшения качества продукции и повышения производительности. Одним из наиболее значимых направлений является разработка и использование новых материалов для изготовления проволоки.

Современные материалы, такие как композиты и сплавы с улучшенными механическими свойствами, позволяют создавать продукцию с повышенной прочностью, износостойкостью и коррозионной стойкостью. Их внедрение открывает перспективы для создания высокотехнологичных изделий, востребованных в различных отраслях промышленности.

Нанесение покрытий

Ещё одним важным направлением является развитие технологий нанесения защитных и функциональных покрытий на поверхность проволоки. Они существенно:

• улучшают антикоррозийные свойства;
• повышают прочность и долговечность изделий;
• обеспечивают дополнительные функциональные характеристики, такие как электропроводность или магнитные особенности.

Продолжающаяся разработка новых методов нанесения покрытий позволит расширить область применения проволочной продукции.

Цифровая трансформация

Цифровые технологии в производственных процессах, внедрение искусственного интеллекта, машинного обучения и больших данных оптимизируют управление производственными линиями, а также позволяет:

• прогнозировать потребности в ресурсах;
• предотвращать сбои в работе оборудования.

Интеграция цифровых платформ и систем управления ресурсами обеспечивает более эффективное планирование и контроль за всеми этапами производственного цикла.

Заключение

Волочение проволоки представляет собой сложный и многоэтапный процесс обработки металла. Выпускаемая продукция широко используется в различных отраслях промышленности, начиная от производства кабелей и заканчивая изготовлением медицинских инструментов. Основные преимущества волочения заключаются в высоком качестве получаемого продукта, возможности достижения точных размеров и форм, а также в экономичности процесса.
