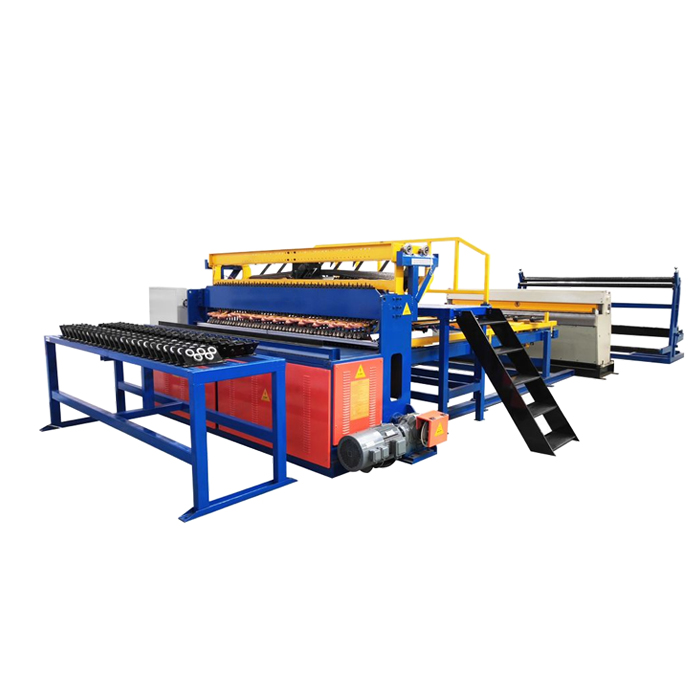

Линия для производства сварных проволочных решеток WM
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Линия для производства сварных проволочных решеток WM – это экономичный программируемый промышленный комплекс взаимосвязанного оборудования непрерывного действия, предназначенный для среднесерийного выпуска указанной продукции. В последующем решетки используются для самых разных задач – от кухонных плит до защитных барьеров на предприятиях.

Линия для сварки проволочных решеток WM работает по технологии, которая подразумевает, что на начальном этапе в операционную зону втягиваются продольные «нитки» проволоки и поперечная. На каждой «нитке» имеется свой парный комплект электродов высокоскоростной точечной сварки, которые задействуются когда проволоки выровнены и правильно позиционированы. Нижние электроды зафиксированы в одном положении и, соответственно, все смонтированы на одном уровне, а верхние действуют по принципу пресса, плотно прижимая соединения проволоки и сваривая эти точки. Подача материала выполняется пошаговым двигателем. С противоположной стороны имеется стеллаж с салазками, по которому перемещается модуль захвата. Его задача захватить уже сваренную решетку, поддержать и протянуть её дальше, пока она не будет обрезана до необходимой длины.

Оборудование для сварки решёток из проволоки WM оснащается точной цифровой системой управления. Для аппаратуры выделена отдельная тумба с вентилируемой внутренней полостью. На верхней панели имеется цветной сенсорный экран, предназначенный для программирования цикла сварки. Оператор имеет возможность задать такие параметры, как размер шага, скорость подачи материала и др. Всё это вводится в окна интуитивно понятного интерфейса «человек-машина». Система управления может выявлять ошибки ввода или диагностировать возможные неисправности в процессе мониторинга технического состояния основных узлов и механизмов.

Фото готовой продукции

Линия для производства сварных проволочных решеток WM

Видео работы оборудования


Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Напряжение (В) 380
Давление воздуха (МПа) 0,4
Частота (Гц) 50
Длина сварки (мм) 1000
Ширина сварки (мм) 600
Диаметр обрабатываемых прутов (мм) > 20
Регулировка по длине (мм) 760 / 560 / 460
Регулировка по ширине (мм) единая 360
Шаг поперечных прутьев (мм) >20
Шаг продольных прутьев (мм) >10
Диаметр прутьев (мм) 2-4
Число точек сваривания (шт) 6
Скорость сварки (точек/мин) 60
Габариты верхнего электрода (мм) 35 х 35 х 18
Диаметр нижнего электрода (мм) 18
Соединяющий проводник для верхнего электрода (мм²) 150
Соединяющий проводник для нижнего электрода (мм²) 200
Мощность сварочного трансформатора (кВт) 150
Расход воздуха (МПа) 0,1
Количество сварочных пневмоцилиндров (шт) 3
Давление охлаждающей воды (МПа) 0,2
Габаритные размеры (мм) Изготовление под заказ
Вес (кг) 3000
