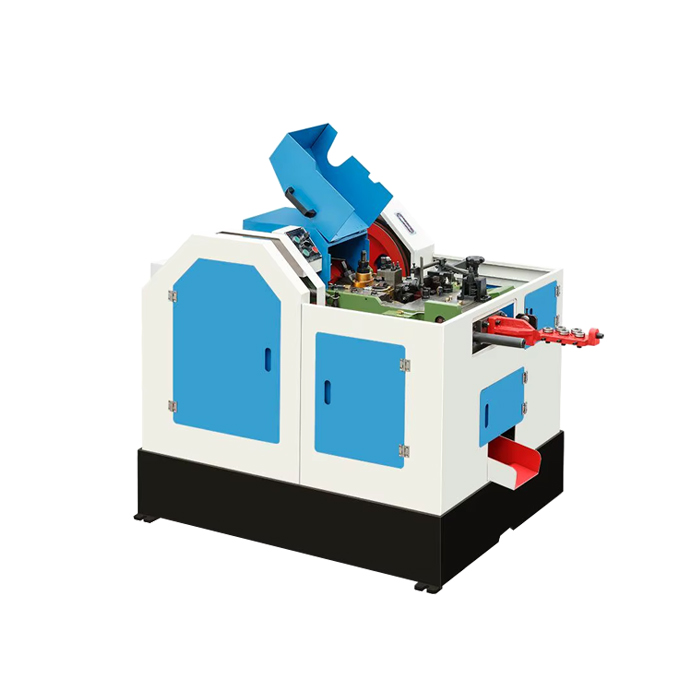

Холодновысадочный станок для саморезов YHD5-100
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Холодновысадочный станок для саморезов YHD5-100 – это компактный формовочный станок непрерывного действия, который за один цикл способен преобразовывать проволоку в деталь сложной формы с жесткими и повторяющимися допусками, используя инструментальную последовательность.

Холодновысадочная машина для производства саморезов YHD5-100, а также модели YHD12-70, YHD10-120, YHD8-150, YHD8-120, YHD8-90, YHD6-170, YHD6-150, YHD6-120, YHD6-90, YHD6-70, YHD5-150, YHD12-150, YHD5-80, YHD4-40, YHD3-20 и YHD5-60 – это одна серия промышленного оборудования.
В этих машинах используются сменные матричные штампы и пуансоны для преобразования проволочной заготовки в готовую деталь сложной формы точно такого же объема. Пуансоны передают необходимое усилие от машины к материалу и обеспечивают точный контроль размеров внутренних элементов детали. Выбивание пуансона точно совпадает по фазе с обратным ходом направляющих ползуна после передней мертвой точки, чтобы гарантировать, что детали, даже самые короткие, останутся неподвижными в штампе для облегчения передачи на следующую станцию. Матрицы ограничивают и направляют материал в желаемую геометрию и обеспечивают точный контроль размеров внешних элементов детали. В конструкции инструментальной части используются горизонтальные возвратно-поступательные цилиндры и стационарные валики. Система быстрой смены инструмента, поставляемая как опция, позволяет легко снимать штамповочный блок с гидравлическим зажимом. Станки также может поставляться с устройством для правки проволоки с 10-ю роликами (опция) и с различными типами разматывателей (опция).

Машина холодной высадки для изготовления саморезов YHD5-100 оснащается автоматической системой управления, что является важным методом сокращения времени настройки электрооборудования машины. Вмешательство оператора в рабочую зону осуществляться в условиях безопасности. По запросу операционный ЖК экран – такая система легко запоминает все настройки для различных кодов и управляет всеми общими сигналами тревоги и диагностикой неисправностей. Также есть такая опция, как датчик, который может отслеживать приложенную силу в каждый момент производства, останавливая ее в случае аномалий.

Фото готовой продукции

Холодновысадочный станок для саморезов YHD5-100

Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Производительность (шт/мин) 80-100
Диаметр заготовки (мм) 3-7
Длина заготовки (мм) 100
Максимально отрезаемая длина (мм) 120
Диаметр основной матрицы (мм) 35 х 120
Диаметр пуансона №1 (мм) 30 х 80
Диаметр пуансона №2 (мм) 30 х 80
Размер фрезы (мм) 10 х 35 х 72
Ход пуансона (мм) 130
Диаметр отрезной матрицы (мм) 20 х 35
Мощность главного двигателя (л.с./кВт) 4 /3
Габаритные размеры (мм) 2500 х 1150 х 1350
Вес (кг) 2210
