Станок для фигурной гибки проволоки CNC-12-45
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода
Станок для фигурной гибки проволоки CNC-12-45 – это полностью автоматический 12-осевой проволочно-формовочный станок с ЧПУ, который в соответствии со стандартами заказчика производит сложные формы пружин сжатия и растяжения, двойные пружины кручения, аккумуляторные пружины, плоские пружины и другие различные формы проволоки. Входные материалы: нержавеющая сталь, алюминий, латунь, бронза, углеродистая сталь, холоднокатаная сталь, медь, никель, титан и т.д.

Пружинно-формовочная машина с ЧПУ CNC-12-45 состоит из системы соединительных звеньев кривошипа, системы подачи и вращения, системы правки и системы пиноли. Пользователь загружает входной провод в блок разматывателя. Бескулачковая конструкция включает, управляемая сервомоторами независимо друг от друга и надежным заводным механизмом, что позволяет производить пружины различной формы, плюс – это скорость регулировки более чем на 50% выше, чем у традиционной кулачковой машины. Управление системой подачи и вращения проволоки осуществляется синхронно с помощью программы ЧПУ, в то же время точность подачи во время вращения проволоки может достигать в пределах 0,1 мм. Используются двойные рельсовые направляющие для обеспечения продолжительной точности движений скольжения. Оснащен упором для лопастей с правым или левым подзаводом. Резак может выполнять прямую резку, резку с поворотом. Серводвигатели – Panasonic из Японии, а редуктор из Германии.

Станок для производства пружин CNC-12-45 управляется системой управления с ПЛК с большим багажом интеллектуальных функций, включая автоматическое обнаружение и сигнализацию при выявлении технических неисправностей или ошибок ввода программы. Интуитивно понятный пользовательский интерфейс позволяет упростить процесс обучения и настройки очень сложных компонентов. Машина автоматически отключается, если обнаруживает дефект во входящем проводе.

Фото оборудования

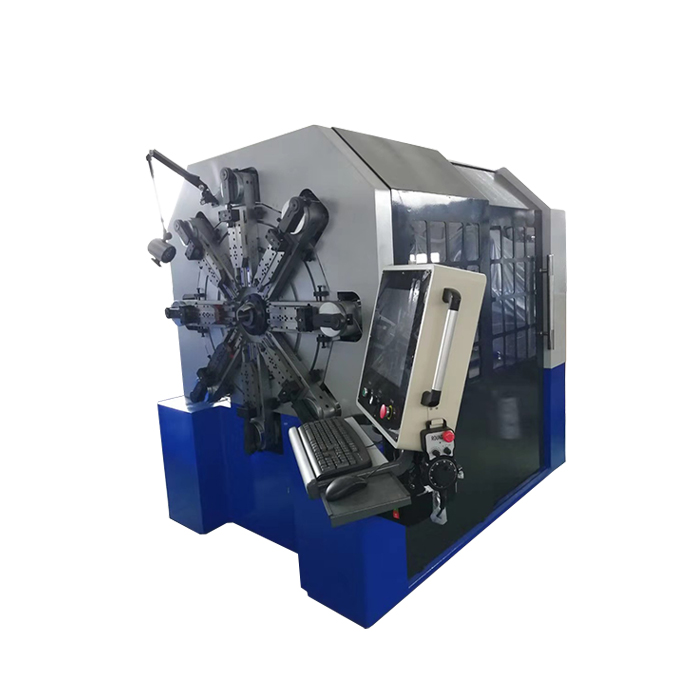

Станок для фигурной гибки проволоки CNC-12-45

Видео работы оборудования

Узнать стоимость
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Мощность (кВт) 24
Диаметр проволоки (мм) 1,2-4,5
Давление воздуха (кг/см²) 6
Максимальная скорость подачи проволоки (м/мин) 100
Длина подачи проволоки (мм) Не ограничена
Количество осей (шт) 12
Напряжение (В) 380
Габаритные размеры (мм) 2200 х 1760 х 2100
Вес (кг) 3800
