Резьбонакатный станок R4-40A – это компактное однозаходное (выполнение операции за один раз) оборудование, предназначенное для автоматизации одной из операций производства деталей крепежа. Непосредственная задача – это быстрое и безопасное нанесение резьбы на теле гвоздя методом накатки, чтобы улучшить крепость соединения. Также данная машина может быть эффективно использована для массового производства болтов.
Резьбонакатная машина R4-40A действует по технологии, которая подразумевает, что детали поступают в операционную зону поштучно по наклонной направляющей из дозирующей чаши с вибрационной платформой, после чего резьба образуется путем прокатки заготовки болта между двумя накатными плашками с высоким усилием. Матрицы сжимают заготовку болта и выдавливают этот материал вверх, образуя гребни резьбы. Накатанная резьба имеет множество преимуществ, включая точный и равномерный размер шага, более гладкую поверхность и большую прочность.
У машины статически и динамически очень жесткая чугунная рама с хорошей доступностью внутренних и внешних элементов сборки при переналадке. Экономичность изделия достигается за счет минимального времени прокатки в сочетании с возможностью автоматизации, а также полному отсутствию стружки и незначительного перечня операций по обслуживанию. Высокое качество прокатки обеспечивается благодаря центрированному расположению деталей и симметричной нагрузке за счет использования точно расположенных прокатных гребенок.
Станок для накатки резьбы R4-40A оснащается простой схемой электрооборудования, но система управления может быть опционально улучшена за счет внедрения программируемого логического контроллера и цветного сенсорного экрана.

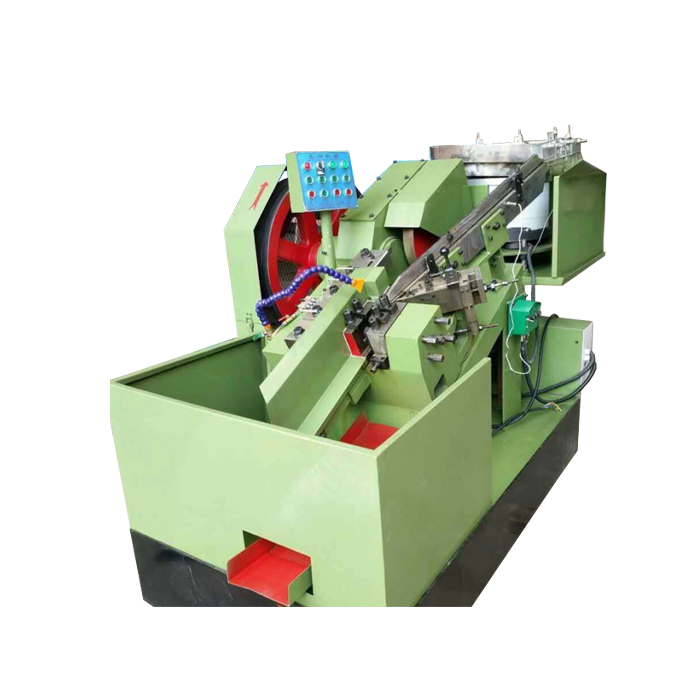

Фото оборудования
