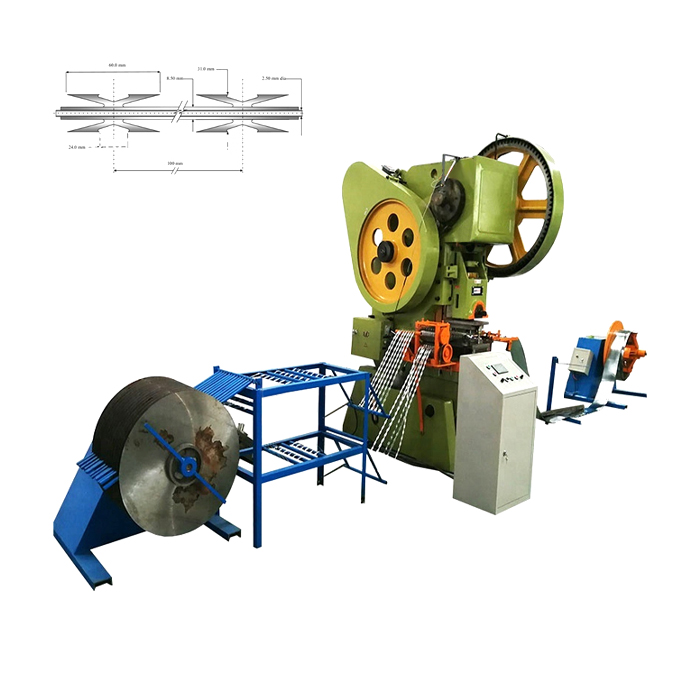

Линия для изготовления АКЛ ВТО-60 ЕГОЗА – это компактная металлообрабатывающая система, которая создана для массового изготовления вьющегося препятствия (аналога колючей проволоки) с множеством острых режущих элементов в форме «топорик» для людей и мотоциклетной техники. Такую опасную проволоку размещают по периметру особо охраняемых объектов, например, режимных заводов ВПК, исправительных колоний, стратегических военных объектов, аэропортов и т.п. Проволоку можно закрепить на стенах зданий, на заборах или просто уложить и растянуть на грунте.
Система производства АКЛ ВТО-60 ЕГОЗА, а также модификации ВТО-10, ВТО-12-1, ВТО-12-2, ВТО-18, ВТО-22, ВТО-28, СВТ-30 и СВТ-65 – это одна серия оборудования с некоторыми конструктивными отличиями, но идентичным принципом действия. Никаких специальных знаний не требуется для использования или переоснащения. Основной материал – это оцинкованное полотно, из него штампуются лезвия, и при этом оно одновременно делится на узкие ленты в соответствии стандарту ширины. Более прочная и дорогая защита делается из нержавеющих сталей.
Полотно поступает в операционную зону из разматывающейся катушки. Вертикальный гидравлический пресс с С-образной операционной зоной с пошаговым движением с помощью режущей матрицы высекает рисунок лезвий, одновременно разделяя полотно на ленты, которые в шахматном порядке выводятся из зоны обработки часть вниз, а часть – вверх. Проходя через систему натяжения с «танцором», ленты накручиваются на свои катушки без провисания.
Комплекс машин для изготовления АКЛ ВТО-60 ЕГОЗА в базовой сборке не имеет общей системы управления. На каждой машине разная степень автоматизации процесса, где высшее звено – это пресс. Его система управления может быть по запросу модернизирована, и вместо обычной электроавтоматики установлен операционный сенсорный экран программирования. В таком экране все параметры задания сохраняются вместе с программой обработки. По запросу также и удаленная помощь для быстрого решения любых непредвиденных проблем и оказания поддержки в случае возникновения новых производственных задач.
Характеристики разматывателя
Модель | AJ-5 |
Мощность (кВт) | 2,2 |
Питание | 380 В / 50 Гц |
Грузоподъемность (кг) | 5 000 |
Тип | Электромеханический |
Исполнение | Консольный |
Габаритные размеры (мм) | 1000 х 900 х 800 |
Фото оборудования
Характеристики штамповочного пресса
Модель | PK-25T |
Мощность (кВт) | 2,2 |
Питание | 380 В / 50 Гц |
Усилие давления (т) | 25 |
Скорость удара (раз/мин) | 50 – 65 |
Управление | PLC |
Габаритные размеры (мм) | 1 100 х 850 х 2 000 |
Вес (кг) | 2 000 |
Фото оборудования
Характеристики узла правки и намотки
Модель | PN-2 |
Мощность (кВт) | 2,2 |
Напряжение (В) | 380 |
Максимальное число потоков намотки (шт) | 9 |
Режим подачи | Автоматический |
Управление | PLC |
Габаритные размеры (мм) | 1600 х 750 х 1000 |
Вес (кг) | 800 |
Фото оборудования
Характеристики узла обжима
Модель | OJ-50 |
Мощность (кВт) | 3,0 |
Скорость обжима (м/мин) | < 20 |
Диаметр бухты (мм) | 450 – 980 |
Скорость намотки | Регулируется |
Управление | PLC |
Габаритные размеры (мм) | 1 300 х 700 х 1 100 |
Вес (кг) | 800 |
Фото оборудования
