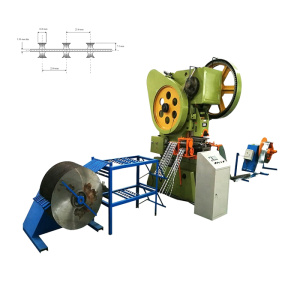

Линия для изготовления АКЛ ВТО-10 ЕГОЗА
Узнать стоимость Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Линия для изготовления АКЛ ВТО-10 ЕГОЗА – это компактная металлообрабатывающая система, которая создана для массового изготовления вьющегося препятствия (аналога колючей проволоки) с множеством острых режущих элементов в форме «топорик» для людей и мотоциклетной техники. Такую опасную проволоку размещают по периметру особо охраняемых объектов, например, режимных заводов ВПК, исправительных колоний, стратегических военных объектов, аэропортов и т.п. Проволоку можно закрепить на стенах зданий, на заборах или просто уложить и растянуть на грунте.

Система производства АКЛ ВТО-10 ЕГОЗА, а также модификации ВТО-12-1, ВТО-12-2, ВТО-18, ВТО-22, ВТО-28, ВТО-30, СВТ-60 и СВТ-65 – это одна серия оборудования с некоторыми конструктивными отличиями, но идентичным принципом действия. Никаких специальных знаний не требуется для использования или переоснащения. Основной материал – это оцинкованное полотно, из него штампуются лезвия, и при этом оно одновременно делится на узкие ленты в соответствии стандарту ширины. Более прочная и дорогая защита делается из нержавеющих сталей.
Полотно поступает в операционную зону из разматывающейся катушки. Вертикальный гидравлический пресс с С-образной операционной зоной с пошаговым движением с помощью режущей матрицы высекает рисунок лезвий, одновременно разделяя полотно на ленты, которые в шахматном порядке выводятся из зоны обработки часть вниз, а часть – вверх. Проходя через систему натяжения с «танцором», ленты накручиваются на свои катушки без провисания.

Комплекс машин для изготовления АКЛ ВТО-10 ЕГОЗА в базовой сборке не имеет общей системы управления. На каждой машине разная степень автоматизации процесса, где высшее звено – это пресс. Его система управления может быть по запросу модернизирована, и вместо обычной электроавтоматики установлен операционный сенсорный экран программирования. В таком экране все параметры задания сохраняются вместе с программой обработки. По запросу также и удаленная помощь для быстрого решения любых непредвиденных проблем и оказания поддержки в случае возникновения новых производственных задач.

Характеристики разматывателя

Модель AJ-5
Мощность (кВт) 2,2
Питание 380 В / 50 Гц
Грузоподъемность (кг) 5 000
Тип Электромеханический
Исполнение Консольный
Габаритные размеры (мм) 1000 х 900 х 800

Фото оборудования

Линия для изготовления АКЛ ВТО-10 ЕГОЗА

Характеристики штамповочного пресса

Модель PK-25T
Мощность (кВт) 2,2
Питание 380 В / 50 Гц
Усилие давления (т) 25
Скорость удара (раз/мин) 50 – 65
Управление PLC
Габаритные размеры (мм) 1 100 х 850 х 2 000
Вес (кг) 2 000

Фото оборудования

Линия для изготовления АКЛ ВТО-10 ЕГОЗА

Характеристики узла правки и намотки

Модель PN-2
Мощность (кВт) 2,2
Напряжение (В) 380
Максимальное число потоков намотки (шт) 9
Режим подачи Автоматический
Управление PLC
Габаритные размеры (мм) 1600 х 750 х 1000
Вес (кг) 800

Фото оборудования

Узел правки и намотки

Характеристики узла обжима

Модель OJ-50
Мощность (кВт) 3,0
Скорость обжима (м/мин) < 20
Диаметр бухты (мм) 450 – 980
Скорость намотки Регулируется
Управление PLC
Габаритные размеры (мм) 1 300 х 700 х 1 100
Вес (кг) 800

Фото оборудования

Линия для изготовления АКЛ ВТО-10 ЕГОЗА

Линия для изготовления АКЛ ВТО-10 ЕГОЗА

Узнать стоимость
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Мощность (кВт) 12,6
Питание (В/Гц) 380/50
Производительность (м/ч) 3000-4000
Ширина стали (мм) 130
Толщина стали (мм) 0,45 – 0,55
Диаметр проволоки (мм) 2,0 – 2,5
Тип ленты ВТО-10
Требования к персоналу (человек) 2
Требования к помещению (м) 15 х 5
