Станок для гибки крюков для шпагатов DHZ-20

Станок для гибки крюков для шпагатов DHZ-20 – это программируемая электрогидравлическая машина непрерывного действия, которая в автоматическом режиме производит приспособления для классического способа подвязывания или приспускания растений, когда они выращиваются на вертикальном каркасе/сетке. После изготовления такие специфические крючки вставляются в намоточную машину, где на каждый крюк наматывается катушка шпагата, поэтому нередко эти две машины могут использоваться, как мини производственная линия.

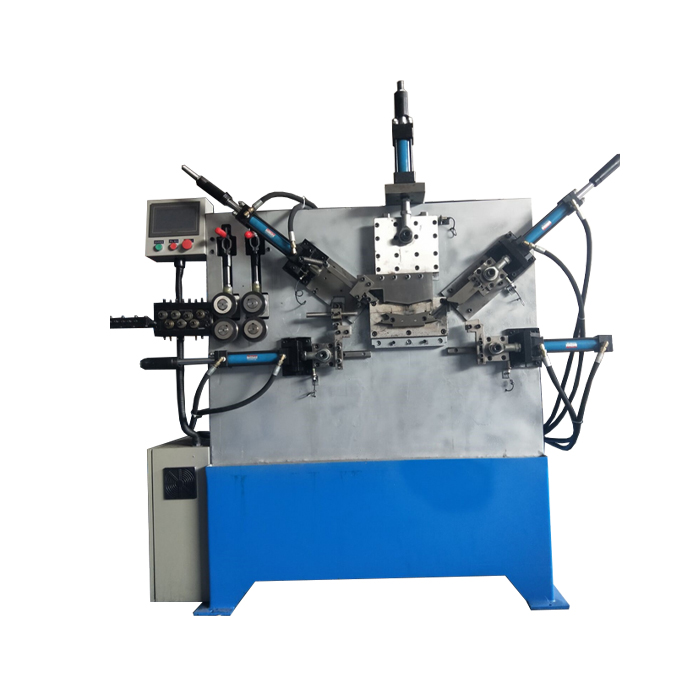

Машина для формовки крючков для шпагатов DHZ-20 выполнена в виде стенда, где на передней стенке сформирована открытая операционная зона, полностью визуально подконтрольная. Здесь действует четыре системы исполнительных механизмов: втягивания, выравнивания, резки и гибки. Первая состоит из двух пар роликов, задача которых втянуть проволоку из разматывающейся бухты в операционную зону. Вторая – это линейка меньших по диаметру роликов, смонтированных в шахматном порядке, и выполняющих задачу выравнивания проволоки после нахождения её длительно в свёрнутом состоянии. Третий механизм отсекает от общей длины необходимый для одного крюка фрагмент. Последняя система основная, она состоит из пяти звездообразно направленных механизмов давления, усиленных гидравлическими цилиндрами (не только мощность, но плавность подачи на обрабатываемую заготовку). Вертикально направленный механизм оснащен матрицей. Гибка выполняется последовательно: верхний прижим, потом два наклонных прижима и в конце два горизонтальных прижима. Когда крюк сформирован, он автоматически съезжает из операционной зоны по наклонной направляющей.

Оборудование для производства крючков для шпагатов DHZ-20 оснащается программируемым логическим контроллером, который точно регулирует работу всех двигателей. Данные программы оператор вводит в ПЛК через модуль на консоли с цветным сенсорным экраном. На консоли также имеется кнопка аварийного обесточивания для предотвращения внештатных ситуаций.
