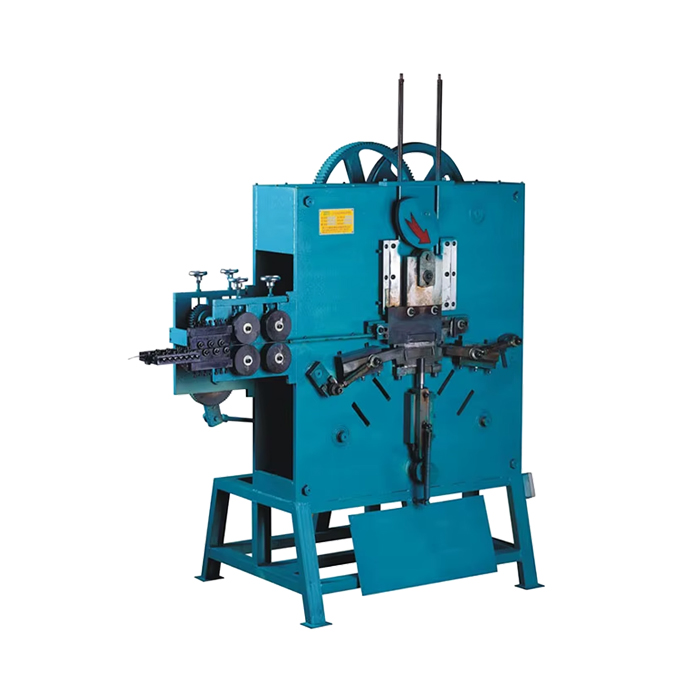

Станок для гибки проволоки ZHMF-3 – это электромеханическая машина начального уровня, которая предназначена для автоматической формовки простейших деталей из не очень крепкой стали методом давления. Это могут быть, например, скобы для крепежных или строительных нужд. Машина занимает очень мало места и по своим показателям выработки рекомендуется малым предприятиям, или как вспомогательная машина для крупных комбинатов.
Проволокогибочный станок ZHMF-3 выполнен в виде вертикального стенда на прочной сварной раме. Технология процесса заключается в том, что проволока, разматывающаяся из бухты, подается в операционную зону методом втягивания двумя парами роликов с механически регулируемым зазором. На начальной стадии процесса материал выравнивается, так как долго находился в свёрнутом состоянии, для чего задействуется линейка роликов, смонтированных в шахматном порядке. Далее проволока движется по трубчатой направляющей в зону резки, где от неё отделяется нужная для одной детали длина. Этот фрагмент немедленно подвергается формовке под давлением с трёх сторон. Гибка выполняется вокруг матричного элемента. По готовности изделие выбрасывается из операционной зоны, поэтому уместно будет дополнить заказ опциональным ленточным конвейером или специализированной приёмной тележкой.
Машина для гибки проволоки ZHMF-3 имеет обычную систему управления с простой электрической схемой. По запросу – автомат защиты, частотный инвертор, программированный логический контроллер и даже операционный модуль с цветным сенсорным экраном. Также можно выбрать двигатели от ABB или Siemens, или др.
