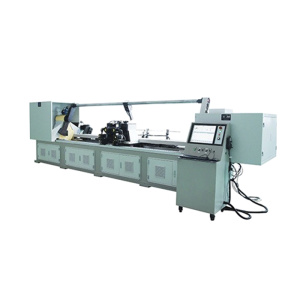

Автоматический станок для гибки проволоки BL-2T-12400
Отправить заявку Задать вопрос

Автоматический станок для гибки проволоки BL-2T-12400 представляет собой программируемую двух-головочную формовочную машину, которая широко используется для высокоскоростного производства удлиненных автомобильных деталей и т.п. Длина детали может достигать 1,0…3,6 м.

Автоматический проволокогибочный станок BL-2T-12400 и модификация BL-2T-12800 – это одна серия машин. Технология подразумевает, что проволока втягивается из системы автоматической подачи (опция), после чего выравнивается в роликовых линейках. Далее отрезается фрагмент необходимой длины. После этого захват-манипулятор подает этот фрагмент в секцию формовки. Для этого там функционирует две подвижные бабки, несущие формовочные головки. Последние выполняют цикл одновременно и симметрично с двух концов фрагмента. То есть, на данной машине целесообразно изготавливать детали, которые требуют одинаковой геометрии с двух сторон. Хотя машину можно так запрограммировать, что две головки будут выполнять несимметричные действия. После формовки тот же манипулятор удаляет готовую деталь из рабочей зоны, и цикл повторяется. Все подвижные элементы управляются серводвигателями, то есть все движения подачи и гибки высокоточные и плавные.

Автоматическая проволокогибочная машина BL-2T-12400 оснащается собственным промышленным компьютером с тайваньским экраном AUO и клавиатурой от Logitech. Компьютер служит для программирования процесса и его контроля в режиме онлайн. Данные программы можно также загружать через USB-порт или через Интернет. Доступна удаленная диагностика технического состояния узлов.

Фото готовой продукции

Автоматический станок для гибки проволоки BL-2T-12400

Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Питание (В/Гц) 380 / 50
Количество осей (шт) 14
Точность подачи (мм) 300
Мощность серводвигателя вала переключателя (кВт) 5,5
Мощность серводвигателя режущего ножа (кВт) 1
Диаметр обработки мягкого материала проволоки (мм) 3 ~ 8
Диаметр обработки твердого материала проволоки (мм) 3 ~ 6
Количество бобин подачи проволоки (группы) 3
Мощность подъема двигателя (кВт) 1
Габаритные размеры (мм) 3000 х 1500 х 1600
Вес (кг) 3800
