Станок для гибки подставок для книг HF4-12
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Станок для гибки подставок для книг HF4-12 – это прочный компактный и высокопроизводительный металлообрабатывающий автомат, с помощью которого могут быть изготовлены не только подставки для книг, но и многие виды хомутов, потом используемые для самых разных промышленных нужд и для строительства, в частности. Благодаря современной форме передней части станка, усовершенствованной системе резки и гибки и правильной роликовой системе с защитой от скручивания, машина может изготавливать идеально замкнутые, нескрученные хомуты и профили из горячекатаной проволоки любого сорта. Это возможность правки проволоки с квадратным, круглым или овальным сечением.

Автоматическая гибочная машина для изготовления книжных подставок HF4-12 работает по технологии, которая подразумевает, что пруток подается в механизм гибки после горизонтальной и вертикальной правки. Выпрямление выполняется 24-ю правильными валками – 12 верхних и нижних валков и 12 горизонтальных валков. Эта секция приводится в движение системой ременного привода кулачка двигателя и редуктором. После гибки готовое изделие стремени отрезается стальным режущим механизмом. Электрическое оборудование включает отдельные двигатели для правки, гибки и двигатель гидравлической системы, а также электромагнитный клапан, переключатель хода для регулировки длины и цепи, и др. Гидравлический агрегат со встроенной системой воздушно-масляного охлаждения и пропорциональными клапанами. Прочные ножницы для тяжелых условий эксплуатации. Возможность использовать сборщик – по запросу.

Станок для гибки хомутов HF4-12 прост в эксплуатации и оснащен встроенным высококачественным устройством управления, обеспечивающим высокую точность обработки. Изгибание желаемого колена контролируется с помощью программ PLC – весь процесс полностью автоматизирован и не требует вмешательства человека. Консоль с сенсорным экраном служит для программирования и для графической визуализации данных и эскиза запрограммированного хомута. Потенциометры для регулировки скорости и углов. Устройство управления для подключения к локальной сети компании – опция.

Фото оборудования

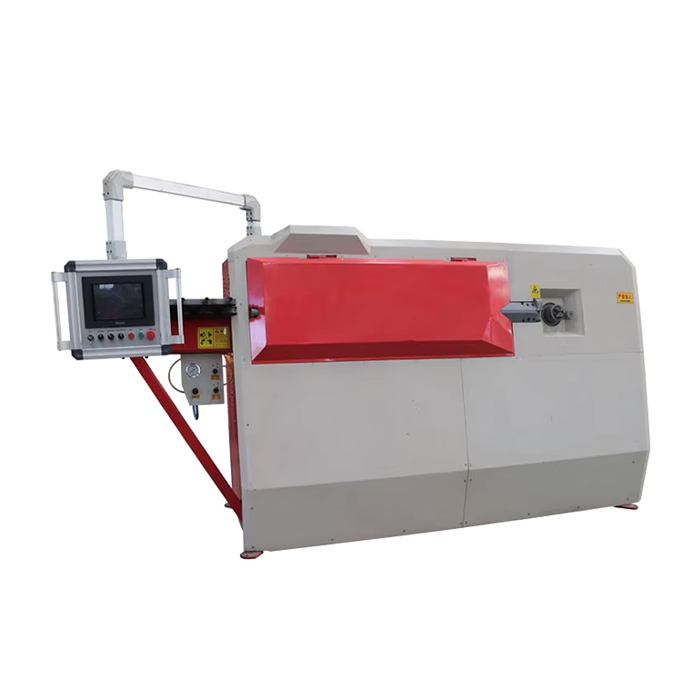

Станок для гибки подставок для книг

Фрагмент станка для гибки подставок для книг

Фрагмент станка для гибки подставок для книг

Схема готового изделия

Схема готового изделия

Видео работы оборудования

Узнать стоимость
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Мощность (кВт) 21,1
Диаметр проволоки (мм) 4,0 – 12,0
Максимальный угол изгиба (°) 180
Производительность (шт/мин) 8 - 10
Давление воздуха (МПа) 0,6
Максимальная скорость протяжки проволоки (мм/мин) 75
Максимальная скорость гибки (°/с) 1000
Точность по длине (мм) ± 1,0
Точность по углу (°) ± 1,0
Габаритные размеры (мм) 3200х1500х1800
Вес (кг) 2300
